Nhìn ngoài chỉ thấy một nửa. Chỗ uốn nén vật liệu ở bụng cong, và phần dồn lại đó đi vào TRONG lòng ống — mặt ngoài vẫn có thể trơn đều. Với ống chỉ làm kết cấu thì không sao; với ống phải cho thứ gì đó chạy qua thì đó là lỗi, và nó chỉ lộ lúc lắp.
Viết bởi Nguyễn Đỗ Tùng — hơn 15 năm trong nghề cơ điện tử, Cử nhân Cơ khí (ĐH Công nghiệp Hà Nội, 2010).
Vì sao mặt ngoài đẹp mà lòng ống vẫn hẹp lại?
Chỗ uốn chia ống thành ba vùng: lưng cong bị kéo giãn và mỏng đi, bụng cong bị nén và dồn vật liệu, hai bên hông chịu ít nhất. Phần bị nén ở bụng cong phải đi đâu đó — nó dày lên, và hướng dày lên dễ nhất là vào phía trong lòng ống, nơi không có khuôn nào chặn.
Khi nếp dồn đủ lớn thì nó hiện ra ngoài thành nhăn và nhìn thấy được — đó là ca đã có trang riêng ở ống thép bị móp, nhăn khi uốn. Nhưng có một dải trung gian: nếp dồn đã hình thành bên trong mà mặt ngoài còn trơn, hoặc lớp phủ ngoài che mất. Dải đó chính là chỗ sinh ra câu hỏi của trang này.
Tiết diện ở chỗ uốn cũng không còn tròn mà hơi bẹt theo một chiều. Với ống làm khung, làm giá, làm lan can thì điều đó không ảnh hưởng gì tới công năng. Với ống luồn dây, ống dẫn, ống phải lắp vừa một chi tiết khác thì nó đổi hẳn kết quả.
Vì vậy câu hỏi đúng không phải "ống có bị bẹp không" mà là "ống này rồi sẽ phải cho cái gì đi qua" — và câu đó trả lời được ngay từ lúc nhận việc, trước khi uốn cây đầu tiên.
Kiểm bằng cách nào khi không có thiết bị?
Ba cách, tất cả đều là thứ nhìn hoặc sờ thấy, và chúng trả lời ba câu khác nhau chứ không thay nhau.
| Cách kiểm | Nó trả lời câu gì | Đọc kết quả thế nào | Ngưỡng số liệu |
|---|---|---|---|
| Thả một viên bi hoặc một mẩu tròn lăn qua ống, nghiêng ống cho nó tự đi | Lòng ống còn đủ rộng cho vật cỡ đó đi lọt không | Đi lọt trơn là đạt; khựng lại đúng chỗ uốn là chỗ đó đã hẹp | đang cập nhật |
| Luồn một sợi dây cứng vừa phải qua ống | Có chỗ nào cản hay gờ nào cào không | Luồn trơn suốt là đạt; thấy vướng hoặc phải xoay mới qua là có gờ | đang cập nhật |
| Soi đèn từ một đầu, nhìn từ đầu kia | Mặt trong chỗ uốn có nếp dồn hay không | Nhìn thấy trọn vòng sáng là đạt; vòng sáng bị khuyết một phía là có nếp | đang cập nhật |
| Đo đường kính ngoài tại chỗ uốn theo hai chiều vuông góc | Tiết diện còn tròn hay đã bẹt theo một chiều | Hai số bằng nhau là còn tròn; lệch nhau là đã bẹt — báo số thật, không tự kết luận đạt hay không | đang cập nhật |
Cột "Ngưỡng số liệu" để trống vì mức thu hẹp lòng ống còn cho phép, độ bẹt tiết diện tối đa và cỡ vật thử phải dùng đều là yêu cầu trong hồ sơ thiết kế của hạng mục, hoặc trong tài liệu của bên cấp ống — không có mức dùng chung cho mọi công việc. Cách kiểm ở đây trả lời "có hay không có chỗ hẹp"; còn "hẹp tới mức đó có nhận được không" là câu của bên thiết kế. Bán kính nhỏ nhất uốn được cho từng loại ống cũng vậy — hỏi nhà sản xuất ống.
Kiểm vào lúc nào thì rẻ nhất?
Ở CÂY ĐẦU TIÊN của mỗi cấu hình, không phải ở cây cuối và cũng không phải ở lúc giao. Cấu hình ở đây nghĩa là bộ ba: loại ống, bán kính khuôn, và góc uốn. Đổi bất kỳ thứ nào trong ba thứ đó là một cấu hình mới và đáng kiểm lại.
Lý do rẻ nằm ở số lượng: phát hiện ở cây đầu thì mất một cây và vài phút; phát hiện ở lúc lắp thì mất cả lô, cộng thời gian của đội lắp đang chờ. Đây cùng một tinh thần với việc bẻ mẫu kiểm trước khi chạy lô ở máy bẻ đai, và với việc kiểm mặt cắt ba thanh đầu sau mỗi lần thay lưỡi.
Với thanh uốn nhiều góc thì kiểm sau góc CUỐI chứ không phải sau góc đầu, vì mỗi góc thêm một chỗ có thể hẹp — thứ tự uốn và chuyện sai số dồn về đâu đã có ở thứ tự uốn thanh thép nhiều góc.

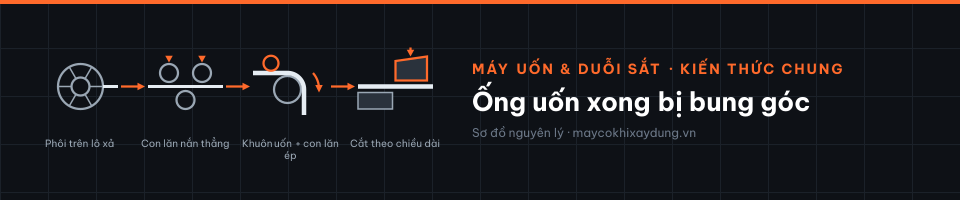

Và ghi kết quả vào cùng chỗ đang ghi bộ thông số theo cặp lô ống với bán kính khuôn — cách ghi đó đã nêu ở ống uốn xong bị bung góc. Lần sau gặp đúng cấu hình đó thì không phải dò lại từ đầu.
Lòng ống hẹp rồi thì chữa được không?
Gần như không. Nếp dồn ở mặt trong nằm ở chỗ không với tới được, và nó là vật liệu đã biến dạng chứ không phải vật bám vào có thể lấy ra. Cố thông bằng cách đẩy vật cứng qua thì thứ bị hỏng thêm là lớp trong ống, không phải nếp dồn.
Nắn ngược chỗ uốn cho mở ra cũng không phải cách chữa: vùng đó đã biến dạng một lần, nắn là bắt nó biến dạng thêm lần nữa theo chiều ngược, và với ống thì hậu quả hay gặp là nứt ở lưng cong. Cùng nguyên tắc đã ghi ở ống uốn xong bị bung góc: đừng uốn lại chỗ cũ.
Vì vậy việc đáng làm nằm ở đầu chứ không ở cuối — chọn bán kính khuôn và cách đỡ ống sao cho bụng cong ít bị dồn ngay từ lần uốn đầu. Với ống mỏng hoặc bán kính gắt thì đây là lúc hỏi lại bên thiết kế xem bán kính có nới được không, thay vì cố uốn rồi chữa.
Khi lô đã uốn xong mới phát hiện, cách xử giống mọi ca hàng đã làm ra không đúng hồ sơ: đo, ghi, báo, và để bên thiết kế quyết — xưởng không tự quyết một lô ống hẹp lòng có dùng được cho vị trí nào.
Khi nào việc thông suốt mới thật sự là yêu cầu?
Không phải mọi việc uốn ống đều cần kiểm lòng. Phân biệt bằng một câu hỏi duy nhất: **sau này có thứ gì phải đi qua bên trong ống không?**
- CÓ — ống luồn dây, ống dẫn, ống phải lắp lồng vào một chi tiết khác, ống có đầu nối ren ở hai đầu: kiểm lòng là bắt buộc, và kiểm ở cây đầu mỗi cấu hình.
- KHÔNG — ống làm khung, giá đỡ, lan can, chi tiết chịu lực thuần tuý: bỏ qua phần lòng ống, chỉ cần mặt ngoài và hình dạng đạt.
- CHƯA RÕ — hỏi lại trước khi uốn, đừng đoán. Câu này bên đặt hàng trả lời được trong một phút, còn đoán sai thì lộ ra lúc lắp.
- Ống mạ kẽm thì thêm một điều: lớp mạ trong lòng cũng chịu ảnh hưởng ở chỗ uốn, xem uốn ống mạ kẽm: lớp mạ nứt, bong.

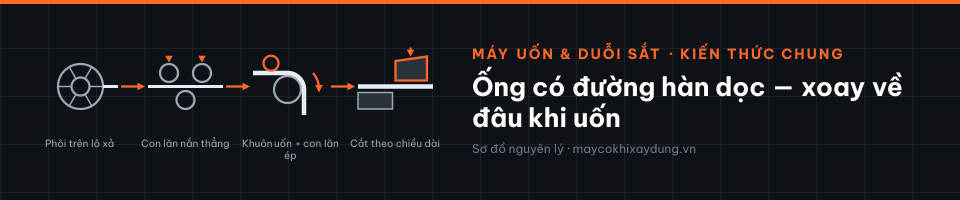

- Ống có đường hàn dọc thì hướng đường hàn đổi cả kết quả, và nó cũng đổi chỗ nếp dồn hình thành — xem ống có đường hàn dọc xoay về đâu.
Gạch thứ ba là gạch đáng giá nhất trong năm gạch: phần lớn ca hỏng không phải do xưởng uốn kém mà do không ai nói cho xưởng biết ống này để làm gì. Hỏi một câu lúc nhận việc rẻ hơn mọi phép kiểm về sau.
Sai lầm thường gặp
- Nghiệm thu ống uốn chỉ bằng cách nhìn mặt ngoài và đo góc.
- Chỉ kiểm lòng ống ở cây cuối lô, hoặc tới lúc giao mới kiểm.
- Với thanh nhiều góc, kiểm sau góc đầu rồi cho là xong cả thanh.
- Không hỏi ống dùng để làm gì trước khi uốn, rồi phát hiện yêu cầu thông suốt lúc lắp.
- Cố thông bằng cách đẩy vật cứng qua chỗ hẹp.
- Nắn ngược chỗ uốn cho mở ra — vùng đó đã biến dạng một lần, nắn thêm là nứt ở lưng cong.
- Xưởng tự quyết lô ống hẹp lòng còn dùng được cho vị trí nào, thay vì đo, ghi và báo.
- Không ghi kết quả kiểm theo cặp lô ống và bán kính khuôn, nên lô sau dò lại từ đầu.
- Đo đường kính ngoài chỉ theo một chiều tại chỗ uốn nên không thấy tiết diện đã bẹt.
Bài liên quan trong danh mục
Câu hỏi thường gặp
Không chắc. Bụng cong bị nén và phần vật liệu dồn lại đi vào phía trong lòng ống, nơi không có khuôn nào chặn — nếp dồn có thể đã hình thành bên trong trong khi mặt ngoài còn trơn, hoặc lớp phủ ngoài che mất. Nếp đủ lớn mới hiện ra ngoài thành nhăn.
Ba cách trả lời ba câu khác nhau: thả một viên bi hoặc mẩu tròn lăn qua để biết lòng còn đủ rộng cho vật cỡ đó; luồn một sợi dây cứng vừa phải để biết có gờ cản không; soi đèn từ một đầu nhìn từ đầu kia — thấy trọn vòng sáng là đạt, vòng sáng khuyết một phía là có nếp dồn.
Ở cây đầu tiên của mỗi cấu hình, tức mỗi lần đổi loại ống, đổi bán kính khuôn hoặc đổi góc uốn. Phát hiện ở cây đầu mất một cây và vài phút; phát hiện lúc lắp mất cả lô cộng thời gian đội lắp đang chờ. Thanh nhiều góc thì kiểm sau góc cuối, vì mỗi góc thêm một chỗ có thể hẹp.
Gần như không. Nếp dồn ở mặt trong là vật liệu đã biến dạng chứ không phải vật bám vào; đẩy vật cứng qua chỉ làm hỏng thêm lớp trong. Nắn ngược chỗ uốn cho mở ra cũng không phải cách chữa vì vùng đó đã biến dạng một lần, nắn thêm hay nứt ở lưng cong. Việc đáng làm nằm ở khâu chọn bán kính khuôn từ đầu.
