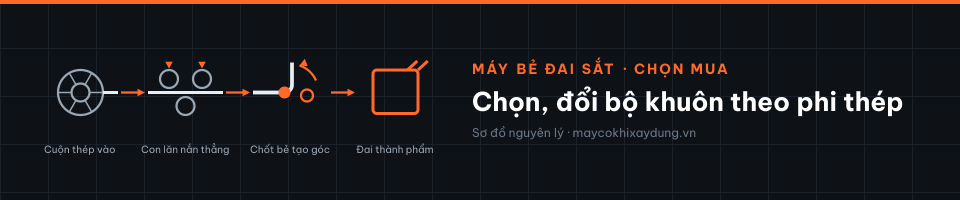

Chốt bẻ và khuôn dẫn có kích thước khớp với một dải phi thép nhất định, không phải một bộ dùng chung cho mọi cỡ. Lắp đúng phi nhưng sai cỡ khuôn vẫn ra đai méo hoặc kẹp rơ — khác hẳn lỗi cài đặt hay lỗi vật liệu khuôn.
Viết bởi Nguyễn Đỗ Tùng — hơn 15 năm trong nghề cơ điện tử, Cử nhân Cơ khí (ĐH Công nghiệp Hà Nội, 2010).
Vì sao một bộ khuôn không phủ được mọi phi?
Chốt bẻ cần đường kính khớp với lỗ thép luồn qua trong lúc bẻ, và khuôn dẫn cần rãnh vừa khít với phi thép để giữ nó không trượt ngang khi lực bẻ tác động. Cả hai kích thước đó được làm CỐ ĐỊNH theo một cỡ phi — thép mảnh hơn thì lọt lỏng trong rãnh, thép lớn hơn thì không luồn vừa hoặc bị ép méo.
Đây là chuyện KÍCH THƯỚC của khuôn, khác hẳn chuyện VẬT LIỆU làm khuôn (thép dụng cụ chịu mài mòn) đã nêu ở vật liệu chế tạo dao, khuôn — trang đó nói khuôn làm bằng gì, trang này nói khuôn cỡ nào dùng cho phi nào.
Đọc dấu hiệu để biết đã lắp sai cỡ khuôn
| Dấu hiệu quan sát được | Nghiêng về | Kiểm gì trước | Ngưỡng số liệu |
|---|---|---|---|
| Thép lọt lỏng trong rãnh khuôn dẫn, rung nhẹ khi máy chạy | Khuôn dẫn lớn hơn phi thép đang dùng | Đối chiếu cỡ khuôn đang lắp với phi thép trên nhãn cuộn/bó | đang cập nhật |
| Đai ra méo ở đúng góc bẻ, các cạnh thẳng vẫn đúng | Chốt bẻ sai đường kính so với phi đang chạy | Đo đường kính chốt đang lắp, so với bảng cỡ khuôn theo phi của hồ sơ máy | đang cập nhật |
| Thép luồn khó khăn, phải đẩy mạnh mới qua khuôn dẫn | Khuôn dẫn nhỏ hơn phi thép đang dùng | Dừng lại — cố đẩy mạnh có thể làm móp thép hoặc mẻ cạnh khuôn | đang cập nhật |
| Bình thường vẫn ổn, chỉ sai khi đổi sang lô đơn hàng có phi khác | Chưa đổi bộ khuôn theo phi mới | Kiểm bảng đối chiếu phi–cỡ khuôn trước khi chạy lô có phi khác lô trước | đang cập nhật |
Cột "Ngưỡng số liệu" để trống: dải phi mà một cỡ khuôn phủ được là thông số riêng của từng bộ khuôn, đọc theo hồ sơ máy — không có mức dùng chung cho mọi dòng máy.
Nên dự phòng bộ khuôn cho những cỡ phi nào?
Nguyên tắc chung là dự phòng theo PHỔ PHI mà xưởng thực sự hay chạy, không phải theo toàn bộ dải phi máy công bố có thể xử lý. Xưởng chỉ chạy cố định vài cỡ phi thì chỉ cần giữ đúng từng đó bộ khuôn, kèm một bộ dự phòng cho cỡ chạy nhiều nhất phòng khi khuôn đang dùng bị mẻ giữa lô.
Xưởng nhận đơn hàng đổi phi thường xuyên thì việc thiếu một cỡ khuôn có thể làm đứt cả lô đang chạy — nguyên tắc tính số lượng vật tư cần trữ theo nhịp tiêu hao thật, không theo cảm tính, đã có ở tính số lưỡi, đĩa cắt cần trữ trong kho cho máy cắt; áp cùng nguyên tắc cho bộ khuôn bẻ đai — chỉ khác đối tượng trữ.
Đổi khuôn xong thì kiểm gì trước khi chạy lô thật?

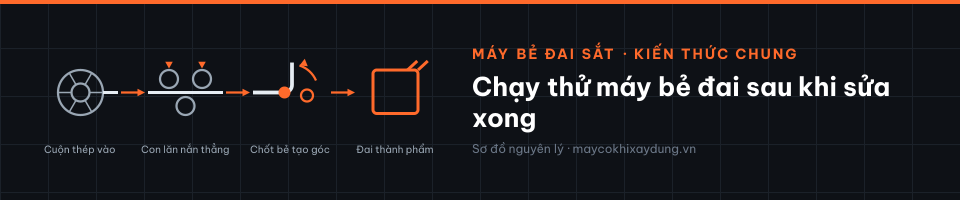

Sau khi đổi bộ khuôn, bẻ vài chiếc đai mẫu bằng đúng phi và kích thước đang chạy, đo cả loạt để xác nhận ổn định — cùng nguyên tắc cây thử đã nêu ở chạy thử máy bẻ đai sau khi sửa xong, áp cho việc đổi khuôn thay vì cho việc sửa chữa.
Đừng tin ngay vào việc "khuôn đã lắp đúng vị trí có sẵn" mà bỏ qua bước đo mẫu — vị trí lắp đúng không đồng nghĩa cỡ khuôn đúng phi đang chạy, nhất là khi nhiều bộ khuôn có hình dáng lắp gần giống nhau.
Bộ khuôn còn liên quan tới ba việc nào nữa?
CẤT GIỮ: khuôn tháo ra phải cất theo CẶP có nhãn cỡ, và vệ sinh rồi tra dầu trước khi cất — rỉ ở mặt ăn khớp làm dày bề mặt lên một chút, mà chính "một chút" đó là khe hở làm việc. Xem bảo quản máy bẻ đai khi ngừng sử dụng.
VẬT LIỆU: khuôn và chốt bẻ cần thép dụng cụ, không phải thép kết cấu thường — xem dao cắt, khuôn, chốt bẻ đai làm từ loại thép nào.
HÌNH DẠNG LÀM ĐƯỢC: không phải máy nào cũng bẻ được mọi hình, và đây là câu phải hỏi trước khi nhận đơn chứ không phải sau — xem máy bẻ đai có bẻ được đai chữ nhật không và cách tính đai cho cột tròn.
Sai lầm thường gặp
- Dùng chung một bộ khuôn cho mọi phi vì "trông vẫn lắp vừa vào máy".
- Cố đẩy mạnh thép qua khuôn dẫn quá nhỏ thay vì dừng lại đổi đúng cỡ.
- Dự phòng khuôn theo toàn bộ dải phi máy công bố thay vì theo phổ phi thực tế xưởng hay chạy.
- Bỏ qua đo mẫu sau khi đổi khuôn vì tin "lắp đúng vị trí là đủ".
- Không có bộ khuôn dự phòng cho cỡ phi chạy nhiều nhất, để đứt cả lô khi khuôn đang dùng bị mẻ.
Bài liên quan trong danh mục
Câu hỏi thường gặp
Không. Chốt bẻ và khuôn dẫn có kích thước khớp với một dải phi nhất định. Thép mảnh hơn thì lọt lỏng trong rãnh, thép lớn hơn thì không luồn vừa hoặc bị ép méo — đây là chuyện kích thước khuôn, khác với chuyện vật liệu làm khuôn.
Quan sát dấu hiệu: thép lọt lỏng và rung trong rãnh là khuôn dẫn quá lớn; đai méo đúng ở góc bẻ là chốt sai đường kính; thép luồn khó khăn, phải đẩy mạnh là khuôn dẫn quá nhỏ — mỗi kiểu chỉ ra một hướng sai khác nhau.
Theo phổ phi thực tế xưởng hay chạy, không theo toàn bộ dải phi máy công bố. Nếu chạy cố định vài cỡ, giữ đúng từng đó bộ cộng một bộ dự phòng cho cỡ chạy nhiều nhất; nếu đổi phi thường xuyên, tính số lượng cần trữ theo nhịp tiêu hao thật.
