Máy bẻ đai tự động bẻ được cả đai vuông lẫn chữ nhật, vì nó bẻ theo một chuỗi góc và chiều dài cạnh đã lập trình. Khác biệt nằm ở cách NHẬP dữ liệu và ở việc kiểm cây mẫu, không nằm ở khả năng cơ khí của máy.
Viết bởi Nguyễn Đỗ Tùng — hơn 15 năm trong nghề cơ điện tử, Cử nhân Cơ khí (ĐH Công nghiệp Hà Nội, 2010).
Vì sao máy tự động không giới hạn ở hình vuông?

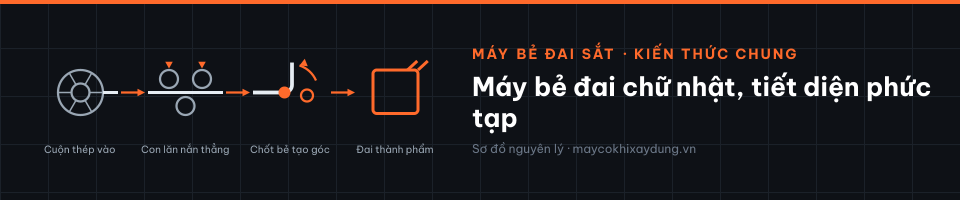

Máy bẻ đai servo tự động bẻ đai bằng cách kéo thép qua từng đoạn rồi bẻ góc tại các điểm đã lập trình — nguyên lý điều khiển vòng kín qua PLC, driver và encoder đã có ở hệ điện-điều khiển. Với cơ chế đó, đai vuông chỉ là trường hợp riêng khi bốn cạnh bằng nhau; đai chữ nhật là hai cặp cạnh khác nhau; đai nhiều cạnh phức tạp hơn cũng cùng nguyên lý, chỉ khác số lượng và độ dài từng đoạn nhập vào chương trình.
Máy bán tự động hoặc bàn bẻ tay dùng cữ cơ khí cố định thì khác — cữ cơ được làm sẵn theo MỘT hình dạng, đổi hình dạng nghĩa là đổi cữ vật lý. Đây là chỗ khác nhau thật giữa hai dòng máy, không phải chuyện servo "giỏi hơn" mà là CƠ CHẾ tạo hình khác nhau — nhập số so với đổi cữ cơ khí.
Cách nhập chiều dài cạnh khác nhau giữa các hình dạng
| Hình dạng đai | Cách nhập trên máy servo | Điểm cần lưu ý riêng | Ngưỡng số liệu |
|---|---|---|---|
| Vuông (4 cạnh bằng nhau) | Một chiều dài cạnh, lặp lại 4 lần | Ít điểm sai nhất vì chỉ một số cần đúng | đang cập nhật |
| Chữ nhật (2 cặp cạnh khác nhau) | Hai chiều dài cạnh, nhập đúng thứ tự xen kẽ | Nhập sai thứ tự (a-a-b-b thay vì a-b-a-b) cho ra hình bình hành lệch, không phải chữ nhật | đang cập nhật |
| Nhiều cạnh không đều (đai chữ L, đai bậc) | Từng cặp góc-cạnh nhập riêng theo đúng trình tự bẻ | Sai số dồn qua nhiều góc — nguyên tắc chung đã có ở thanh thép uốn nhiều góc | đang cập nhật |
| Đai có móc neo ở góc bất kỳ (không chỉ ở đầu/cuối) | Cần kiểm chương trình máy có hỗ trợ đặt móc giữa chuỗi cạnh hay chỉ ở hai đầu | Hỏi rõ khả năng này trước khi đặt hàng loạt cho hình dạng đặc biệt | đang cập nhật |
Cột "Ngưỡng số liệu" để trống: khả năng lập trình cụ thể (số đoạn tối đa, có hỗ trợ móc giữa chuỗi hay không) tùy dòng máy và đời phần mềm điều khiển — đọc theo hồ sơ máy, không có mức dùng chung.
Vì sao vẫn cần bẻ mẫu trước khi chạy hàng loạt?
Đai vuông là hình đối xứng nên một lỗi nhập nhỏ (vd nhầm chiều dài cạnh) vẫn cho ra hình VUÔNG, chỉ sai kích thước — dễ phát hiện bằng cách đo một cạnh so với bản vẽ. Đai chữ nhật và các hình phức tạp hơn thì nhầm thứ tự nhập có thể cho ra một hình HOÀN TOÀN KHÁC (hình bình hành, hình thang) mà thoạt nhìn vẫn "giống đai", nên phải đo đủ các cạnh và các góc, không chỉ đo một cạnh rồi kết luận đạt.
Nguyên tắc bẻ mẫu và đo cả loạt trước khi chạy lô thật đã có ở nghiệm thu & chạy thử khi nhận máy và chạy thử máy bẻ đai sau khi sửa xong — áp y hệt nguyên tắc đó khi chuyển từ chương trình đai vuông quen thuộc sang một hình dạng mới lần đầu chạy trên máy.
Sai lầm thường gặp
- Nhận đơn có hình đai lạ mà chưa hỏi bộ khuôn đi kèm làm được hình nào — xem chọn, đổi bộ khuôn theo phi thép.
- Cho rằng máy tự động chỉ bẻ được đai vuông, đi tìm máy hoặc cữ riêng cho đai chữ nhật.
- Nhập sai thứ tự chiều dài cạnh cho đai chữ nhật (a-a-b-b thay vì a-b-a-b).
- Chỉ đo một cạnh rồi kết luận hình dạng phức tạp đã đạt.
- Chạy thẳng lô lớn ngay lần đầu đổi sang hình dạng mới mà không bẻ mẫu kiểm trước.
- Nhầm cơ chế cữ cơ khí cố định (máy bán tự động) với cơ chế lập trình (máy servo) khi so sánh khả năng đổi hình dạng.
Bài liên quan trong danh mục
Câu hỏi thường gặp
Có. Máy bẻ theo một chuỗi góc và chiều dài cạnh đã lập trình, không giới hạn ở hình vuông — đai chữ nhật chỉ khác đai vuông ở việc có hai cặp cạnh khác nhau thay vì bốn cạnh bằng nhau. Khác biệt nằm ở cách nhập dữ liệu, không nằm ở khả năng cơ khí của máy.
Vì đai chữ nhật cần nhập đúng thứ tự xen kẽ hai chiều dài cạnh khác nhau; nhập sai thứ tự (ví dụ a-a-b-b thay vì a-b-a-b) cho ra một hình hoàn toàn khác như hình bình hành, trong khi lỗi tương tự ở đai vuông vẫn cho ra hình vuông, chỉ sai kích thước — dễ phát hiện hơn.
Nên. Với hình dạng phức tạp hơn hình vuông, cần đo đủ các cạnh và các góc của vài chiếc mẫu trước khi chạy lô thật, vì chỉ đo một cạnh có thể bỏ lọt lỗi nhập sai thứ tự khiến hình dạng tổng thể bị sai lệch dù từng số đo riêng lẻ vẫn có vẻ hợp lý.
